Rozszyfruj Rysunki Mebli Tapicerowanych

Każdy mebel, od prostego taboretu po skomplikowaną sofę modułową, zaczyna swoje życie na papierze lub w programie komputerowym, w postaci rysunku technicznego. To właśnie rysunek jest językiem, którym posługują się projektanci, inżynierowie i stolarze, aby przekazać sobie wszystkie niezbędne informacje potrzebne do stworzenia gotowego produktu. W przypadku mebli tapicerowanych, gdzie wiele kluczowych elementów konstrukcyjnych jest ukrytych pod warstwami materiałów, umiejętność czytania tych rysunków staje się jeszcze bardziej wartościowa. Pozwala zajrzeć "pod skórę" mebla i zrozumieć jego wewnętrzną budowę, sposób montażu i użyte materiały.

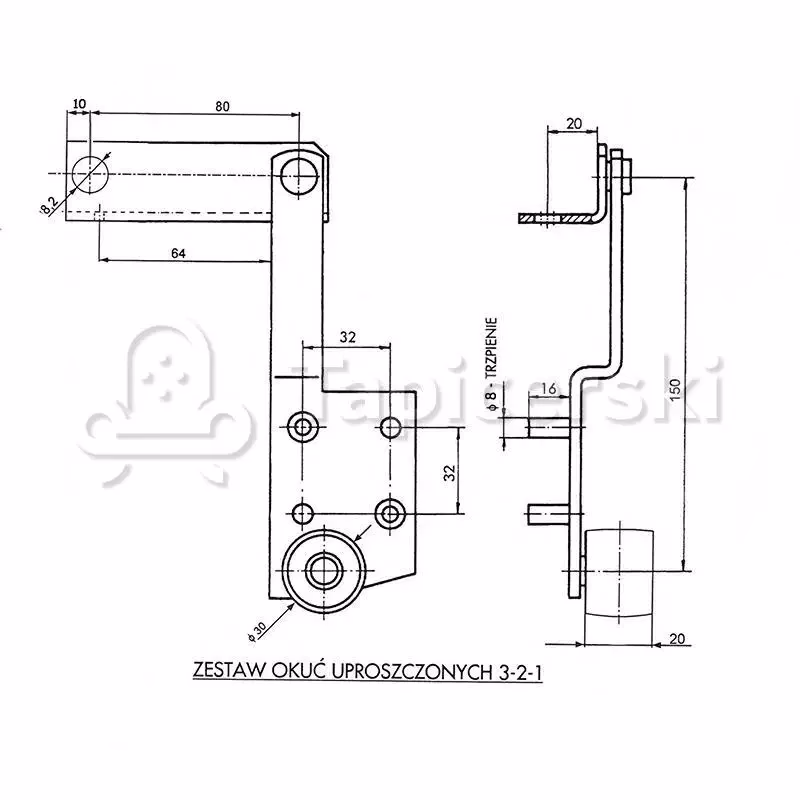

Co to jest rysunek złożeniowy?

Centralnym punktem dokumentacji technicznej wyrobu jest często rysunek złożeniowy. Co dokładnie przedstawia? Zgodnie z definicją, rysunek złożeniowy prezentuje wszystkie elementy składowe wyrobu zmontowane w całość. Jego głównym celem jest pokazanie, jak poszczególne części pasują do siebie i tworzą finalny produkt. Nie skupia się on na szczegółowych wymiarach każdej pojedynczej części (od tego są rysunki wykonawcze części), ale na tym, jak te części są ze sobą połączone, jakie jest ich wzajemne położenie w przestrzeni oraz w jaki sposób całość funkcjonuje. Jest to swoista mapa montażu, niezbędna zarówno dla pracowników linii produkcyjnej, jak i dla kontroli jakości.

Jakie elementy zawiera rysunek złożeniowy?

Rysunek złożeniowy jest bogaty w informacje. Aby był kompletny i użyteczny, powinien zawierać kilka kluczowych elementów:

• Zestawienie wszystkich części składowych wyrobu: Jest to lista (często nazywana BOM - Bill of Materials), która wymienia każdą część wchodzącą w skład złożenia. Dla każdej pozycji podany jest zazwyczaj numer pozycji (odpowiadający oznaczeniu na rysunku), nazwa części, materiał oraz ilość sztuk potrzebna do złożenia jednego wyrobu. W przypadku mebli tapicerowanych lista ta obejmuje nie tylko elementy drewniane czy metalowe stelaża, ale także rodzaje i ilości pianek, watoliny, tkaniny obiciowej, elementów złącznych, sprężyn, pasów tapicerskich i innych akcesoriów.
• Zwymiarowane gabaryty wyrobu: Na rysunku złożeniowym podane są kluczowe wymiary zewnętrzne całego mebla – jego szerokość, głębokość i wysokość. Te wymiary gabarytowe są istotne do planowania przestrzeni, transportu i ogólnej oceny wielkości mebla. Czasem podaje się również kluczowe wymiary funkcjonalne, np. wysokość siedziska, głębokość siedziska, wysokość podłokietników.
• Numery pozycji odpowiadające numerom w zestawieniu części: Każda część pokazana na rysunku złożeniowym jest oznaczona dymkiem z numerem pozycji. Ten numer odsyła bezpośrednio do zestawienia części, pozwalając szybko zidentyfikować, jaka część jest przedstawiona i jakie są jej podstawowe parametry (nazwa, materiał).
• Elementy złączne: Rysunek złożeniowy pokazuje, w jaki sposób części są ze sobą połączone. W przypadku mebli tapicerowanych mogą to być śruby, wkręty, kołki, zszywki tapicerskie, klej, a w przypadku ram metalowych czy elementów konstrukcyjnych również spoiny czy nity, choć te ostatnie są rzadziej spotykane w typowych meblach tapicerowanych niż w konstrukcjach metalowych. Sposób połączenia jest kluczowy dla stabilności i trwałości mebla.
• Informacje o wzajemnym połączeniu poszczególnych części, ich położeniu oraz sposobie działania: To esencja rysunku złożeniowego. Linie i symbole pokazują, jak części nachodzą na siebie, gdzie są mocowane, pod jakimi kątami. W przypadku elementów ruchomych (np. mechanizm rozkładania sofy) rysunek może przedstawiać różne pozycje (np. złożony i rozłożony) oraz wskazywać zasadę ich działania.

Jak czytać rysunki techniczne mebli tapicerowanych?

Czytanie rysunków technicznych, zwłaszcza tych dotyczących złożonych konstrukcji jak meble tapicerowane, wymaga pewnej wiedzy i wprawy. Nie jest to jednak wiedza tajemna. Kluczem jest zrozumienie konwencji, symboli i standardów używanych w rysunku technicznym. Oto na co zwrócić uwagę:

Zrozumienie symboli

Rysunki techniczne posługują się bogatym językiem symboli. Oznaczają one rodzaje materiałów (np. różne kreskowania dla drewna litego, płyty wiórowej, metalu, szkła), sposoby obróbki (np. szlifowanie, frezowanie), rodzaje połączeń (np. symbol spoiny, oznaczenie gwintu śruby), a także tolerancje wymiarowe czy geometryczne. W przypadku mebli tapicerowanych ważne mogą być symbole dotyczące sprężystości pianek, typów tkanin (choć często są one opisane w zestawieniu lub uwagach), czy sposobów mocowania obicia.

Analiza wymiarów

Wymiary na rysunku są precyzyjne i podane w określonych jednostkach (zazwyczaj w milimetrach). Należy nauczyć się rozpoznawać linie wymiarowe, linie odniesienia, groty strzałek i same wartości liczbowe. Wymiary podane są nie tylko dla gabarytów, ale także dla położenia otworów, odległości między elementami, kątów. Precyzyjne wymiarowanie jest kluczowe dla poprawnego dopasowania wszystkich elementów i stabilności konstrukcji.

Znaczenie przekrojów

Niezwykle ważnym elementem rysunków technicznych mebli tapicerowanych są przekroje. Ponieważ wewnętrzna konstrukcja mebla jest niewidoczna po tapicerowaniu, przekroje są jedynym sposobem, aby ją szczegółowo przedstawić. Przekrój to widok mebla "przeciętego" wzdłuż określonej linii. Pokazuje on warstwy materiałów (np. drewniany stelaż, pasy tapicerskie lub sprężyny, kolejne warstwy pianek o różnej gęstości, watolinę i tkaninę obiciową), sposób ich ułożenia i mocowania do stelaża. Linie przekroju są zazwyczaj oznaczone na głównych rzutach mebla literami (np. A-A, B-B), a sam przekrój jest przedstawiony obok z odpowiednim oznaczeniem.

Rzuty i widoki

Standardowy rysunek techniczny mebla zawiera zazwyczaj kilka rzutów (widoków): z przodu, z boku i z góry (plan). Czasem dodawane są rzuty izometryczne (perspektywiczne), które dają lepsze wrażenie przestrzenne, ale nie są stosowane do precyzyjnego wymiarowania. Każdy rzut pokazuje mebel z innej perspektywy, co pozwala na pełne zrozumienie jego kształtu i proporcji.

Detale i uwagi

Bardziej skomplikowane fragmenty mebla, np. połączenia narożników, mechanizmy, czy specyficzne detale tapicerskie (np. sposób wykończenia szwu), mogą być przedstawione na powiększonych detalach. Są one oznaczone na głównym rzucie okręgiem lub prostokątem z literą, a powiększony widok jest przedstawiony obok. Dodatkowo, rysunki zawierają często uwagi techniczne dotyczące materiałów, tolerancji, sposobu montażu, wykończenia powierzchni czy specjalnych wymagań.

Rodzaje rysunków w produkcji mebli

Poza rysunkiem złożeniowym, w procesie produkcji mebli wykorzystuje się inne typy rysunków:

• Rysunki wykonawcze części: Przedstawiają szczegółowo każdą pojedynczą część wchodzącą w skład złożenia. Zawierają wszystkie wymiary, tolerancje, informacje o materiale i sposobie obróbki niezbędne do wykonania tej konkretnej części. Stolarz czy operator maszyny CNC pracuje głównie na tych rysunkach.
• Rysunki poglądowe/montażowe: Często są to uproszczone rysunki złożeniowe lub rysunki rozstrzelone (pokazujące części lekko rozsunięte, ale w odpowiedniej kolejności montażu), używane głównie jako instrukcje montażu, zwłaszcza w przypadku mebli do samodzielnego składania.
• Rysunki konstrukcyjne: Skupiają się na elementach nośnych i połączeniach konstrukcyjnych, pokazując wytrzymałość i stabilność mebla.

Precyzja i Wyzwania

Dokładność rysunku technicznego jest absolutnie kluczowa. Błędy w wymiarach czy oznaczeniach mogą prowadzić do kosztownych pomyłek na etapie produkcji – części mogą do siebie nie pasować, konstrukcja może być niestabilna, a finalny mebel może nie spełniać oczekiwań klienta. Dlatego projektanci i technolodzy meblarstwa przykładają ogromną wagę do precyzji i czytelności dokumentacji. W meblarstwie tapicerowanym wyzwaniem jest również skoordynowanie sztywnej konstrukcji z elastycznymi materiałami obiciowymi i wypełnieniami, co musi być uwzględnione na rysunkach, np. poprzez odpowiednie naddatki materiału czy wskazanie sposobu naciągania tkaniny.

FAQ - Najczęściej Zadawane Pytania

Czy rysunki techniczne mebli są zawsze w tej samej skali?

Nie, skala rysunku zależy od wielkości mebla i ilości detali, które trzeba pokazać. Na rysunku złożeniowym całego mebla skala może być mniejsza (np. 1:10, 1:20), aby cały obiekt zmieścił się na arkuszu. Rysunki wykonawcze pojedynczych części lub detale mogą być w skali 1:1 (rzeczywistej wielkości) lub powiększonej (np. 2:1, 5:1), aby pokazać drobne elementy i wymiary.

Czy amator, który nie jest stolarzem, może nauczyć się czytać takie rysunki?

Tak, z pewnością. Choć wymaga to pewnego wysiłku i zapoznania się z podstawowymi konwencjami rysunku technicznego (symbole, rodzaje linii, zasady wymiarowania), zrozumienie kluczowych elementów, takich jak rzuty, przekroje, wymiary gabarytowe i lista części, jest w zasięgu każdego. Pomaga to lepiej zrozumieć, jak zbudowany jest mebel, co jest cenne zarówno przy zakupie, jak i próbie naprawy czy renowacji.

Gdzie najczęściej można znaleźć rysunki techniczne mebli?

Rysunki techniczne są podstawowym narzędziem pracy w fabrykach mebli, biurach projektowych i warsztatach stolarskich. Rzadko są one publicznie dostępne w pełnej formie, choć w instrukcjach montażu mebli do samodzielnego złożenia często znajdują się uproszczone rysunki złożeniowe lub rozstrzelone.

Podsumowując, rysunek techniczny, a w szczególności rysunek złożeniowy oraz przekroje, to klucz do zrozumienia konstrukcji mebli, zwłaszcza tych tapicerowanych, gdzie większość elementów nośnych i warstw wypełniających jest ukryta. Umiejętność ich czytania pozwala docenić kunszt projektanta i stolarza oraz lepiej zrozumieć jakość i budowę mebla, z którego korzystamy na co dzień.
